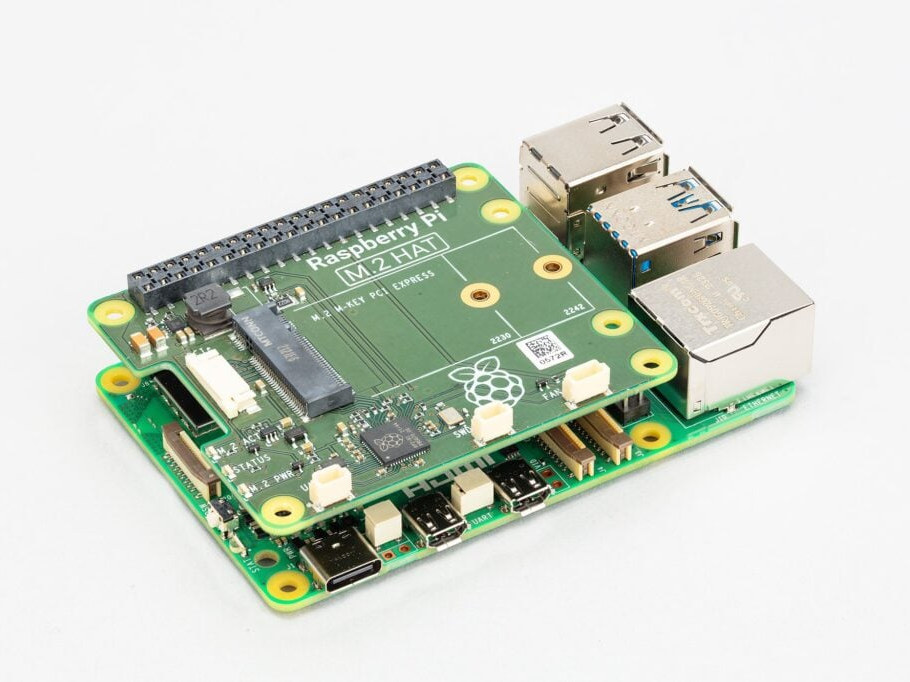

Il Raspberry Pi M.2 HAT+ ufficiale è finalmente disponibile. La scheda aggiuntiva consente agli utenti di collegare periferiche M.2 M-key, principalmente SSD NVMe -ma anche acceleratori AI- al loro R-Pi 5 sfruttando il connettore PCIe sul (relativamente) nuovo SBC.

Dobbiamo sottolineare “ufficiale” perché è stato possibile fare esattamente la stessa cosa con schede di terze parti già in commercio da mesi come la PineBerry (ora PineBoards), Waveshare, Pimoroni e Geekworm. Il mese scorso ho anche avuto l’opportunità di recensire GEEKWORM X1001 e Waveshare M.2 PCIe HAT+ con SSD Cytron MAKERDISK. Ma diamo un’occhiata a cosa ha da offrire il Raspberry Pi M.2 HAT+ ufficiale.





Specifiche Tecniche

• Socket M.2 M-key per moduli 2230 o 2242
  • Interfaccia PCIe 2.0 a corsia singola (velocità di trasferimento di picco di 500 MB/s) instradata tramite connettore FFC Raspberry Pi PCIe. (Nota: PCIe 3.0 dovrebbe
  • funzionare bene anche sulla maggior parte delle schede Raspberry Pi 5 fino a 800 MB/s+, ma questo non è ufficialmente garantito).
• Fornisce fino a 3 A ai dispositivi M.2 collegati
• Espansione: connettore femmina/maschio a 40 pin per estendere il connettore GPIO del Raspberry Pi 5
• Varie: LED di alimentazione e attività
• Dimensioni
  • Conforme alle specifiche Raspberry Pi HAT+
  • Compatibile con il dispositivo di raffreddamento attivo Raspberry Pi 5.

La scheda ufficiale R-Pi M.2 HAT+ (chiave M) viene fornita con un cavo ribbon, un header di stacking GPIO da 16 mm, quattro distanziali filettati, otto viti e una vite di fissaggio dell’unità a doppia flangia zigrinata per fissare e supportare la periferica M.2. L’installazione è semplice, e sarebbe consigliabile scaricare il firmware più recente, onde evitare possibili problemi di compatibilità.

Raspberry Pi foundation spiega di aver voluto finalizzare le specifiche del connettore FFC a 16 pin e del nuovo fattore di forma HAT+ (anteprima per entrambi rilasciata a dicembre 2023), poiché c’erano ancora alcune domande irrisolte relative a due pin “di riserva” inizialmente concepiti per i segnali I2C, ma infine utilizzato per l’abilitazione dell’alimentazione e il segnale di rilevamento/attivazione della scheda. Anche alcune utilità (utilità EEPROM) hanno dovuto essere aggiornate e sono state testate svariate unità NVMe e altre periferiche per analizzare e risolvere i vari problemi riscontrati. Hanno persino convinto un produttore di SSD a sviluppare una soluzione ad hoc, ma al momento non si sa ancora di chi si tratti.

Raspberry Pi M.2 HAT+ Key M è ora disponibile presso i rivenditori per 12 dollari  (più spese di spedizione).
