Come creare un lettore di targhe con bot su Raspberry

Post Views: 2,100

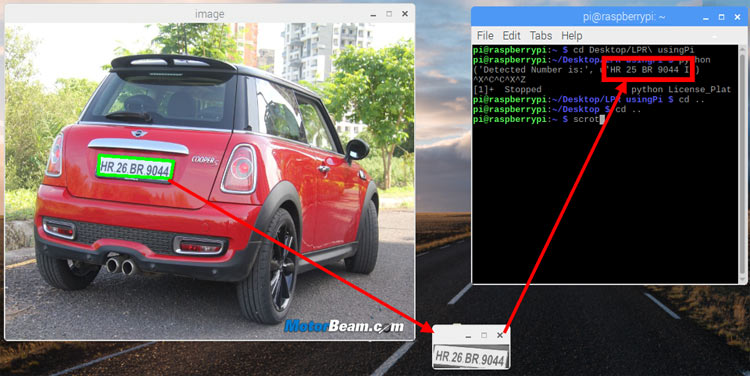

Nell’articolo di oggi vedremo come realizzare con Raspberry Pi un sistema automatizzato in grado di leggere le targhe delle auto ogni tot secondi (se presenti) e in tal caso inviare una foto della targa con sotto un messaggio di testo contente le lettere e numeri che compongono la targa.

In questo articolo impareremo a riconoscere e leggere il numero di targa delle automobili utilizzando Raspberry Pi e OpenCV . Per riconoscere la targa utilizzeremo OpenCV Contour Detection con la combinazione di Tesseract OCR.

Componenti:

Raspberry Pi
Pi camera
Librerie

Applicazioni:

automatizzare i caselli
scoprire trasgressori
sistemi di sicurezza automatizzati
apertura cancelli

Se non hai mai utilizzato prima d’ora la Raspberry Pi Camera dovrai configurala. Per avere maggiori info riguarda la prima configurazione ti invito a leggere il mio articolo: Come installare e configurare la Raspberry Pi Camera

Dobbiamo installare poi varie librerie tra cui:

open cv
telepot
Tesseract
imutils

Ci sono tre passaggi logici fondamentali

Rilevamento targa
Segmentazione dei caratteri una volta rilevata la targa
Riconoscimento dei caratteri con OCR

Installazioni librerie

Aggiorniamo il Raspberry digitando il seguente comando nel terminale:

sudo apt-get update

1	sudo apt-get update

Usa i seguenti comandi per installare le dipendenze necessarie per l’installazione di OpenCV sul tuo Raspberry Pi.

sudo apt install libhdf5-dev -y
sudo apt install libhdf5-serial-dev –y
sudo apt install libatlas-base-dev –y
sudo apt install libjasper-dev -y
sudo apt install libqtgui4 –y
sudo apt install libqt4-test –y

sudo apt install libhdf5-dev -y

sudo apt install libhdf5-serial-dev –y

sudo apt install libatlas-base-dev –y

sudo apt install libjasper-dev -y

sudo apt install libqtgui4 –y

sudo apt install libqt4-test –y

Successivamente, usa il comando seguente per installare OpenCV sul tuo Raspberry Pi.

pip3 install opencv-contrib-python==4.1.0.25

1	pip3 install opencv-contrib-python==4.1.0.25

Per installare Tesseract OCR (Optical Character Recognition) utilizzando l’opzione apt:

sudo apt install tesseract-ocr

1	sudo apt install tesseract-ocr

installa pytesseract con il comando:

pip3 install pytesseract

1	pip3 install pytesseract

imutils viene utilizzato per semplificare le funzioni di elaborazione delle immagini essenziali come traduzione, rotazione, ridimensionamento e visualizzazione di immagini Matplotlib con OpenCV. Utilizzare il comando seguente per installare imutils:

pip3 install imutils

1	pip3 install imutils

Configurazione bot telegram

Il primo passo consiste nell’aprire l’applicazione telegram. Una volta aperta cerchiamo “BotFather” tramite la funzione cerca cliccando sull’apposita lente di ingrandimento.

“BotFather” è un bot che permette di creare altri bot.

Avviamo il bot scrivendo “/start“, poi premiamo invio.

Per creare un nuovo bot digitiamo “/newbot”.

BotFather ci chiederà di assegnare un nome al nostro nuovo Bot, basta digitare un qualsiasi nome e poi premere Invio.

Dobbiamo anche inserire un username che lo renderà riconoscibile pubblicamente. Username deve terminare in “Bot” o ” _bot”.

In seguito alla assegnazione del nome e dell’username BotFather ci comunicherà informazioni importanti in seguito per compilare il codice per il funzionamento della camera e dell’invio dati. ATTENZIONE: QUESTE INFOMAZIONI LE DOVREMMO TENERE SOLO PER NOI. La prima parte riguarda il percorso per trovare il nostro bot. La seconda è la API che sarà utilizzato nel nostro codice.

Per l’implementazione del bot occorre una specifica libreria. Per installare questa libreria basta eseguire il comando (prima usciamo dalle eventuali directory digitando cd).

pip install telepot

CODICE

Crea la cartella chiamata “timelapse” su desktop, cosi potrai copiare e incollare il codice

Lo puoi scaricare da questo link oppure vedere qui in basso

import telepot
import time
import os
import cv2
import imutils
import numpy as np
import pytesseract
from PIL import Image
from picamera import PiCamera

#inizializzo camera a una risoluzione HD
camera = PiCamera ()
camera.resolution = (1024,720)


# Handling message from Telegram
def handleMessage(msg):
    i=0
#con questo ciclo while avremo modo di avere un loop infinito quindi potremmo analizzare continuamente le varie immagini scattate in un intervallo di tempo X
    while True:
        id = msg['chat']['id']
        camera.capture("/home/pi/Desktop/timelapse/image{0:04d}.jpg".format(i)) #scatto foto che sono inserite nella cartella timelapse
        stringa="/home/pi/Desktop/timelapse/image{0:04d}.jpg".format(i) #mi servirà dopo per agevolare l'inivio della foto su telegram
        img = cv2.imread(str("/home/pi/Desktop/timelapse/image{0:04d}.jpg".format(i)),cv2.IMREAD_COLOR)

        i=i+1


        img = cv2.resize(img, (1024,720) )

        gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) #convert to grey scale
        gray = cv2.bilateralFilter(gray, 11, 17, 17) #Blur to reduce noise
        edged = cv2.Canny(gray, 30, 200) #Perform Edge detection #rilevamento dei bordi.

        # find contours in the edged image, keep only the largest
        # ones, and initialize our screen contour
        cnts = cv2.findContours(edged.copy(), cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
        cnts = imutils.grab_contours(cnts)

# Una volta rilevati i contorni li ordiniamo dal grande al piccolo e consideriamo solo i primi 10 risultati ignorando gli altri.&nbsp;
#Nella nostre immagini potrebbero essercizi immagini contenti in un piano chiuso e tra questi piani c'è anche la nostra targa
#Per filtrare l'immagine della targa tra i risultati ottenuti,
#esamineremo tutti i risultati e verificheremo quale ha un contorno a forma
#di rettangolo con quattro lati e una figura chiusa. Dal momento che una
#targa sarebbe sicuramente una figura rettangolare a quattro lati.

        cnts = sorted(cnts, key = cv2.contourArea, reverse = True)[:10]
        screenCnt = 0

        # loop over our contours,  cercare i contorni sulla nostra immagine
        for c in cnts:
         # approximate the contour
         peri = cv2.arcLength(c, True)

#Il valore 0,018 è un valore sperimentale; puoi giocarci intorno per
#verificare quale funziona meglio per te. per chi ha dimestichezza potrebbe utilizzare modelli di appredimento automatico addestrati
#Una volta trovato il valore giusto lo salviamo in una variabile
#chiamata screenCnt e poi disegniamo un rettangolo attorno ad esso per
#assicurarci di aver rilevato correttamente la targa.

         approx = cv2.approxPolyDP(c, 0.018 * peri, True)

         # if our approximated contour has four points, then
         # we can assume that we have found our screen
         if len(approx) == 4:
            screenCnt = approx
            break
        if screenCnt is 0:
            detected = 0
            print ("No contour detected")
        else:
         detected = 1

        if detected == 1:
            cv2.drawContours(img, [screenCnt], -1, (0, 255, 0), 3)
            mask = np.zeros(gray.shape,np.uint8)
            new_image = cv2.drawContours(mask,[screenCnt],0,255,-1,)
            new_image = cv2.bitwise_and(img,img,mask=mask)
        # Masking the part other than the number plate


            # Now crop
            #maschero l'intera immagine tranne la regione della targa , ritagliamo l area della targa e la salviamo in una immagine
            (x, y) = np.where(mask == 255)
            (topx, topy) = (np.min(x), np.min(y))
            (bottomx, bottomy) = (np.max(x), np.max(y))
            Cropped = gray[topx:bottomx+1, topy:bottomy+1]

            #Read the number plate
            text = pytesseract.image_to_string(Cropped, lang='eng', config='--psm 13') #rilevamento targa come stringa
            result = "targa "+text
            print("Detected Number is:",text.strip())
            bot.sendPhoto(id, open(stringa, 'rb')) #mando foto al bot
            bot.sendMessage(id, result) #manda la targa come stringa al bot


            #cv2.imshow('image',img)
            #cv2.imshow('Cropped',Cropped)
        time.sleep(20)


bot = telepot.Bot("YOURAPIKEY") #sostituisci la api key che hai trovato prima
bot.message_loop(handleMessage); #la funzione handleMessage viene chiamata
print ("Listening to bot messages….");
while 1:
    time.sleep(4000);

100

101

102

103

104

105

106

import telepot

import time

import os

import cv2

import imutils

import numpy as np

import pytesseract

from PIL import Image

from picamera import PiCamera

#inizializzo camera a una risoluzione HD

camera = PiCamera ()

camera.resolution = (1024,720)

# Handling message from Telegram

def handleMessage(msg):

i=0

#con questo ciclo while avremo modo di avere un loop infinito quindi potremmo analizzare continuamente le varie immagini scattate in un intervallo di tempo X

while True:

id = msg['chat']['id']

camera.capture("/home/pi/Desktop/timelapse/image{0:04d}.jpg".format(i)) #scatto foto che sono inserite nella cartella timelapse

stringa="/home/pi/Desktop/timelapse/image{0:04d}.jpg".format(i) #mi servirà dopo per agevolare l'inivio della foto su telegram

img = cv2.imread(str("/home/pi/Desktop/timelapse/image{0:04d}.jpg".format(i)),cv2.IMREAD_COLOR)

i=i+1

img = cv2.resize(img, (1024,720) )

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) #convert to grey scale

gray = cv2.bilateralFilter(gray, 11, 17, 17) #Blur to reduce noise

edged = cv2.Canny(gray, 30, 200) #Perform Edge detection #rilevamento dei bordi.

# find contours in the edged image, keep only the largest

# ones, and initialize our screen contour

cnts = cv2.findContours(edged.copy(), cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

cnts = imutils.grab_contours(cnts)

# Una volta rilevati i contorni li ordiniamo dal grande al piccolo e consideriamo solo i primi 10 risultati ignorando gli altri.

#Nella nostre immagini potrebbero essercizi immagini contenti in un piano chiuso e tra questi piani c'è anche la nostra targa

#Per filtrare l'immagine della targa tra i risultati ottenuti,

#esamineremo tutti i risultati e verificheremo quale ha un contorno a forma

#di rettangolo con quattro lati e una figura chiusa. Dal momento che una

#targa sarebbe sicuramente una figura rettangolare a quattro lati.

cnts = sorted(cnts, key = cv2.contourArea, reverse = True)[:10]

screenCnt = 0

# loop over our contours, cercare i contorni sulla nostra immagine

for c in cnts:

# approximate the contour

peri = cv2.arcLength(c, True)

#Il valore 0,018 è un valore sperimentale; puoi giocarci intorno per

#verificare quale funziona meglio per te. per chi ha dimestichezza potrebbe utilizzare modelli di appredimento automatico addestrati

#Una volta trovato il valore giusto lo salviamo in una variabile

#chiamata screenCnt e poi disegniamo un rettangolo attorno ad esso per

#assicurarci di aver rilevato correttamente la targa.

approx = cv2.approxPolyDP(c, 0.018 * peri, True)

# if our approximated contour has four points, then

# we can assume that we have found our screen

if len(approx) == 4:

screenCnt = approx

break

if screenCnt is 0:

detected = 0

print ("No contour detected")

else:

detected = 1

if detected == 1:

cv2.drawContours(img, [screenCnt], -1, (0, 255, 0), 3)

mask = np.zeros(gray.shape,np.uint8)

new_image = cv2.drawContours(mask,[screenCnt],0,255,-1,)

new_image = cv2.bitwise_and(img,img,mask=mask)

# Masking the part other than the number plate

# Now crop

#maschero l'intera immagine tranne la regione della targa , ritagliamo l area della targa e la salviamo in una immagine

(x, y) = np.where(mask == 255)

(topx, topy) = (np.min(x), np.min(y))

(bottomx, bottomy) = (np.max(x), np.max(y))

Cropped = gray[topx:bottomx+1, topy:bottomy+1]

#Read the number plate

text = pytesseract.image_to_string(Cropped, lang='eng', config='--psm 13') #rilevamento targa come stringa

result = "targa "+text

print("Detected Number is:",text.strip())

bot.sendPhoto(id, open(stringa, 'rb')) #mando foto al bot

bot.sendMessage(id, result) #manda la targa come stringa al bot

#cv2.imshow('image',img)

#cv2.imshow('Cropped',Cropped)

time.sleep(20)

bot = telepot.Bot("YOURAPIKEY") #sostituisci la api key che hai trovato prima

bot.message_loop(handleMessage); #la funzione handleMessage viene chiamata

print ("Listening to bot messages….");

while 1:

time.sleep(4000);

Esegui il codice, vai sul bot e scrivi /start, e mettiamo una bella targa davanti alla cam.

Ecco qui il video:

I risultati di questo metodo non saranno accurati . La precisione dipende dalla chiarezza dell’immagine, dall’orientamento, dall’esposizione alla luce e così via.
