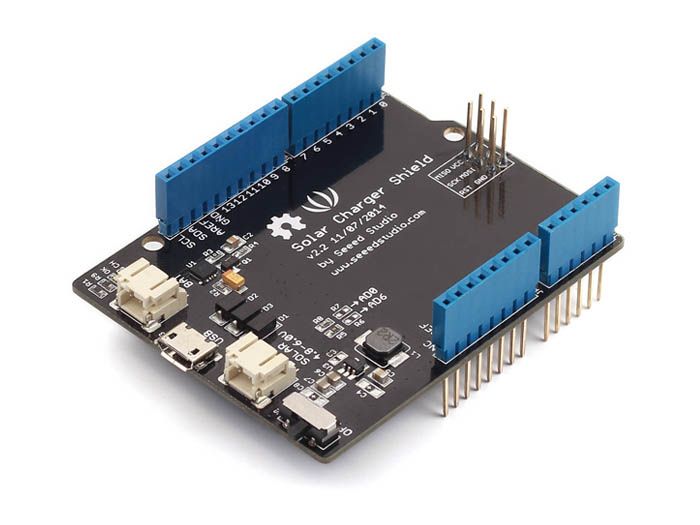

Solar Charger Shield v2.2 è uno shield per piattaforme compatibili con Arduino, consente la carica adattativa della batteria e funge da accumulatore di energia per la ricarica sul campo. È possibile utilizzare varie batterie che hanno la tensione di 3,0 V-4,2 V fino a 5 V, oppure inserire la batteria agli ioni di litio (Li-Po) e il pannello solare per formare un’unità autonoma. La corrente massima fornita dalla scheda può arrivare fino a 600mA. Un connettore USB è utile anche per caricare la batteria.

Caratteristiche

• Protezione da corto circuito
• Potenza in uscita 3W quando si collega la batteria
• Corrente di carica continua Fino a 900mA
• Indicazione dello stato della batteria (rosso: in carica, verde: carico)
• Connettore micro-USB

Specifiche tecniche

• Tensione di ingresso della batteria: 3,0 ~ 4,5 V.
• Tensione di ingresso USB: 4,75 ~ 5,25 V.
• Tensione di ingresso (pannello solare): 4,8 ~ 6 V.
• Potenza di uscita massima (con batteria): 3 W (600 mA a 5 V)
• Tensione di ondulazione ： <100mV @ 500mA
• Dimensioni: 115mm x75mm x25mm

Attenzione: la batteria e il pannello solare non sono inclusi nel kit.



Questo modulo shield è ideale per tutte le applicazioni “portable” che rendono fortemente propedeutica una fonte di alimentazione continua per Arduino, senza dover continuamente utilizzare un alimentatore e non potendo magari agevolmente ricaricare la batteria. Il peso contenuto, di soli 42 grammi circa non costituisce impedimento alcuno per le applicazioni più disparate. Noi di Moreware consigliamo un pannello solare da 0,5W con un output massimo di 10V, accoppiato ad una batteria Li-Po da 3,7 V.

Consigli pratici

• Posizionare il pannello solare ad un angolo tale che la massima quantità di luce solare sia incidente sulla superficie.
• Evitare di esporre il pannello solare ad un’eccessiva esposizione all’acqua o al vapore. Ciò potrebbe ossidare la superficie del pannello solare e ridurne le prestazioni.
• Il pannello solare di solito viene fornito con un foglio protettivo trasparente. Rimuovere il foglio di plastica trasparente per migliorarne le prestazioni.
• Proteggere la superficie del pannello solare dai graffi.

Solar Charger Shield v2.2 può essere acquistato qui ad un prezzo di circa 30 euro.
